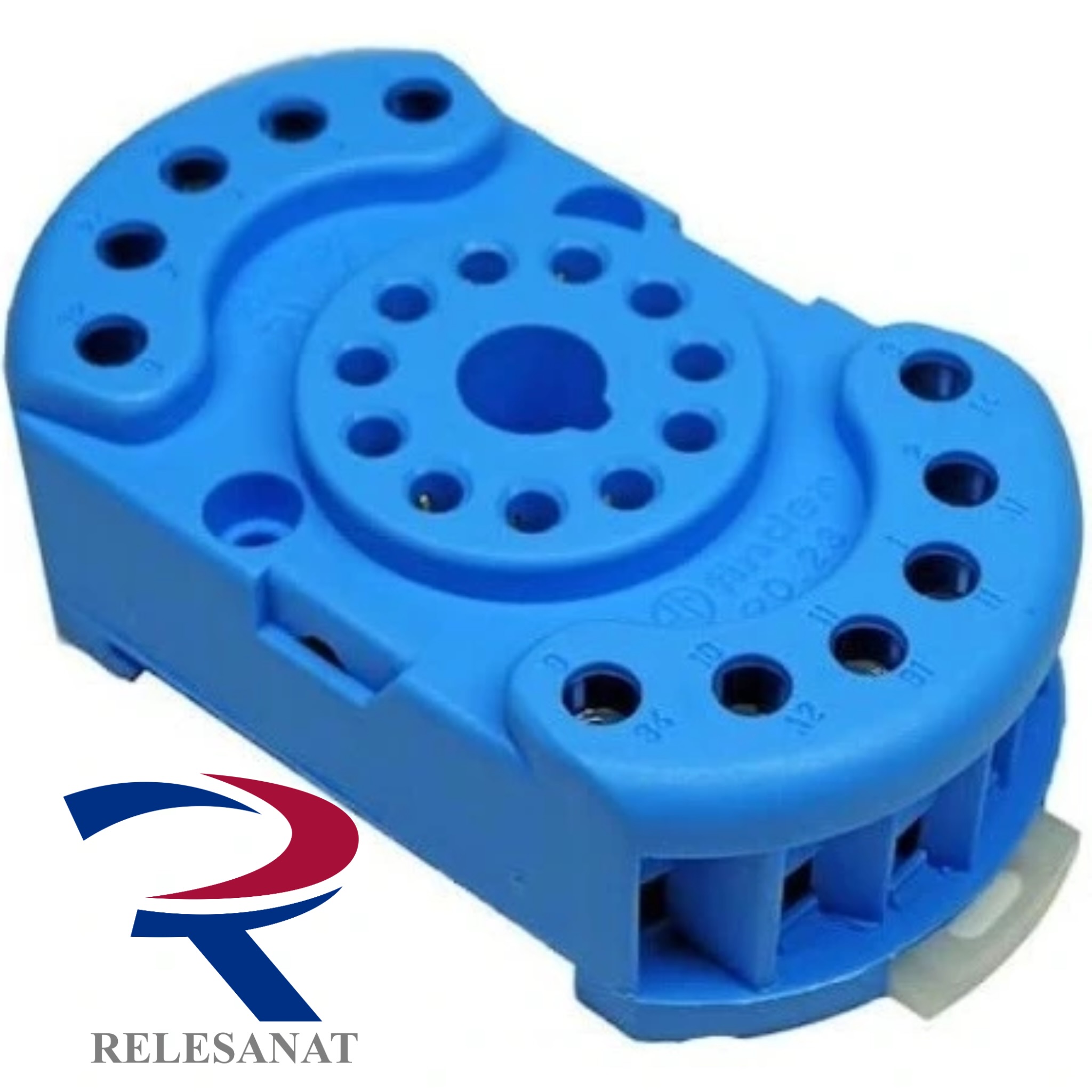

سوکت فیندر 11 پایه ریلی9023

سوکت فیندر 9023 یک سوکت 11 پایه ریلی است که برای نصب رله‌های صنعتی با پایه 11 پین استفاده می‌شود. این سوکت‌ها معمولاً در تابلوهای برق، سیستم‌های کنترل صنعتی و مدارهای اتوماسیون کاربرد دارند. در ادامه، مشخصات و توضیحات کاملی در مورد این سوکت آورده شده است.

مشخصات فنی سوکت فیندر 9023 (Finder 9023)

1. تعداد پایه‌ها : 11 پایه
2. نوع نصب : ریلی (نصب روی ریل DIN)
3. جریان نامی : معمولاً 10 آمپر (بسته به مدل ممکن است متفاوت باشد)
4. ولتاژ نامی : معمولاً 250 ولت AC
5. جنس بدنه : پلاستیک مقاوم در برابر حرارت و مواد شیمیایی
6. نوع ترمینال‌ها : پیچی (Screw Terminal)
7. استانداردها : مطابق با استانداردهای IEC و UL
8. کاربرد : قابل استفاده برای رله‌های 11 پایه مانند رله‌های تایمر، رله‌های کنترل، و رله‌های عمومی

سازگاری : مناسب برای رله‌های سری 60 فیندر و سایر رله‌های استاندارد 11 پایه

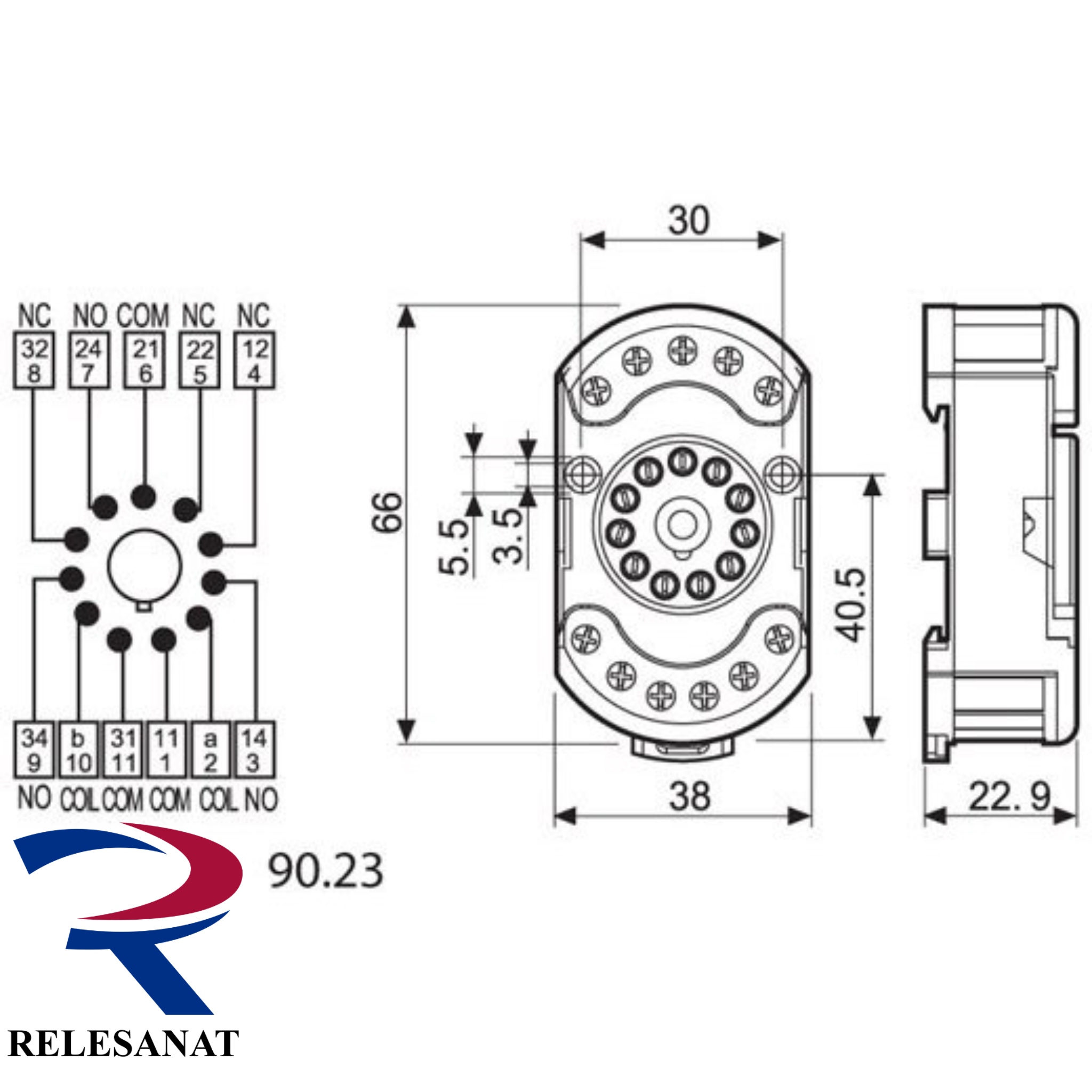

نحوه سیم‌بندی سوکت فیندر 9023

این سوکت دارای 11 پایه است که شامل موارد زیر می‌شوند :

پایه‌های ورودی بوبین (A1 و A2): برای تغذیه بوبین رله

پایه‌های کنتاکت‌های باز (NO – Normally Open)

پایه‌های کنتاکت‌های بسته (NC – Normally Closed)

پایه مشترک (COM – Common Contact)
