برند : FINDER ITALYA
دستهبندی : رله فیندر ایتالیا

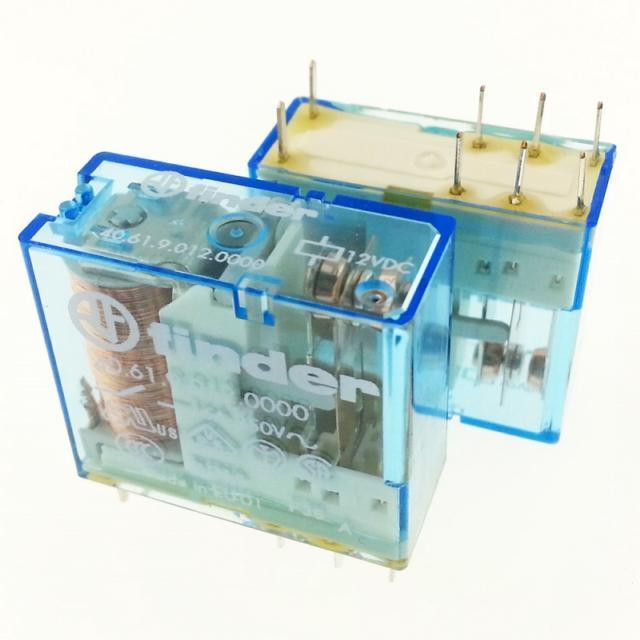

رله فیندر12DC تک کنتاکت 16 آمپر4061.90.12
4061.90.12.0040 finder
برچسب‌ها:
کد فنی : 406190120040
تعداد کنتاکت : یک کنتاکت باز - یک کنتاکت بسته
محل نصب : ریل - برد الکترونیکی
آمپر : 16 امپر
+ موارد بیشتررله فیندر (Finder) 4061.90.12 یک رله صنعتی با قابلیت تحمل جریان بالا است که برای کاربردهای متنوعی مانند کنترل بارهای القایی، هیترها، روشنایی، و سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این رله دارای یک کنتاکت (تک کنتاکت - SPDT) با ظرفیت 16 آمپر و بوبین 12 ولت DC است .
ویژگی‌های کلیدی
تحمل جریان بالا : دارای ظرفیت 16 آمپر برای کنترل بارهای پرقدرت مانند موتورهای الکتریکی و سیستم‌های گرمایشی.
کنتاکت SPDT (تک پل دو حالته) : قابلیت استفاده به‌عنوان کلید قطع و وصل (NO/NC).
کیفیت ساخت بالا : تولید شده توسط برند معتبر Finder با استانداردهای بین‌المللی.
عایق‌بندی قوی : مقاومت بالای 6 کیلوولت بین بوبین و کنتاکت‌ها که آن را برای محیط‌های صنعتی ایمن می‌کند.
نصب آسان : طراحی مناسب برای نصب روی مدار چاپی (PCB) یا بست ریلی (DIN Rail) با استفاده از پایه‌های مخصوص.
نحوه عملکرد رله
هنگامی که ولتاژ 12 ولت DC به بوبین اعمال شود، میدان مغناطیسی ایجاد شده و تیغه‌ی متحرک را به سمت کنتاکت NO (Normally Open) جذب می‌کند و مدار را وصل می‌کند.
پس از قطع ولتاژ، تیغه به حالت NC (Normally Closed) بازمی‌گردد و مدار را قطع می‌کند.
کاربردها
اتوماسیون صنعتی (کنترل بارهای صنعتی)
کنترل روشنایی (مدارهای نورپردازی و LEDهای پرقدرت)
سیستم‌های گرمایشی و سرمایشی
مدارهای کنترل و تغذیه
کنترل موتورها و پمپ‌ها
بردهای الکترونیکی و کنترلرهای هوشمند
نحوه سیم‌بندی
پین‌های بوبین: برای اعمال ولتاژ 12 ولت DC
پین COM (مشترک): نقطه اصلی سوئیچینگ
پین NO (نرمال باز): در حالت عادی باز است و هنگام تحریک رله، به COM متصل می‌شود.
پین NC (نرمال بسته): در حالت عادی به COM متصل است و هنگام تحریک رله، قطع می‌شود.
مزایا و معایب
✅ مزایا :
✔ تحمل جریان بالا (16A)
✔ کیفیت ساخت عالی
✔ عملکرد سریع و پایدار
✔ عایق‌بندی الکتریکی بالا
❌ معایب :
✖ مناسب نبودن برای مدارهای ولتاژ بسیار بالا
✖ امکان تولید نویز الکترومغناطیسی در مدارهای حساس
