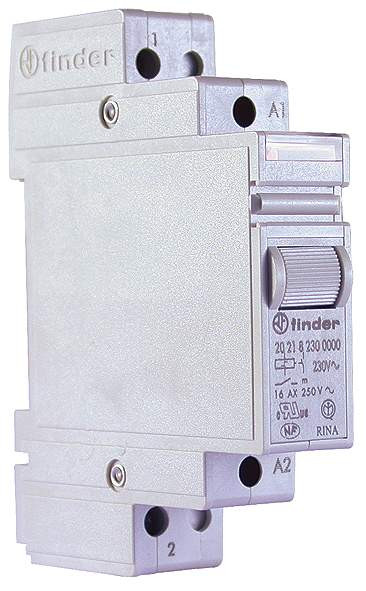

رله ضربه ای فیندر 1NO مدل 20218230

re;ay finder 20218230
برند:FINDER ITALYA
3,100,000
مشخصات

کد فنی

20218230 رله ضربه ای فیندر

آمپر

16 امپر

تعداد کنتاکت

تک کنتاکت باز

تغذیه بوبین

220 ولت

توضیحات

رله ضربه‌ای فیندر مدل 20218230 یک رله الکترومکانیکی است که برای کنترل مدارهای الکتریکی با استفاده از پالس‌های الکتریکی طراحی شده است. این رله با هر پالس ورودی، وضعیت کنتاکت خود را تغییر می‌دهد؛ به این معنا که با هر تحریک، از حالت وصل به قطع یا بالعکس می‌رود .

مشخصات فنی :

  • ولتاژ کاری : 230 ولت AC
  • جریان نامی : 16 آمپر
  • تعداد کنتاکت : 1 کنتاکت باز (1NO)
  • ابعاد : 17.4x84x58.4 میلی‌متر
  • تحریک دستی : دارد
  • نشانگر تحریک : دارد

این رله دارای شاسی فرمان و نشانگر مکانیکی است که امکان کنترل دستی و مشاهده وضعیت عملکرد را فراهم می‌کند. ابعاد کوچک آن (مشابه کلیدهای مینیاتوری) باعث می‌شود فضای کمی را در تابلوهای برق اشغال کند و نصب آن روی ریل تابلویی امکان‌پذیر است. عملکرد این رله مشابه کنتاکتور است، اما برای جریان‌های پایین‌تر و در مدارهای فرمان مورد استفاده قرار می‌گیرد .

در این رله، دو پایه مربوط به بوبین با علامت‌های A1 و A2 مشخص شده‌اند. کنتاکت‌ها نیز شامل یک ورودی (معمولاً با اعداد 1 یا 2) و یک خروجی اتصال باز (NO) هستند .
